1.介紹

雙旋流除塵器系統（以下簡稱“系統”），系統采用自動化程序控制，可通過檢測設備的運行信號或環境粉塵濃度，自動將系統投入運行。

雙旋流除塵器利用流體力學、空氣動力學、機械學原理，集成旋流分質技術、霧化技術、噴濺水幕技術、沖擊湍流技術、除霧分離技術等技術于一體。通過除塵器主體、風機、風管系統將流體與空氣動力學配合，形成強勁旋流，使污渣去除范圍廣、能力強。

三燁雙旋流除塵器，采用折返式二級旋流，保證旋程的同時減小了結構縱向尺寸。采用除塵除霧一體化，結構簡單緊湊。噴濺水幕和沖擊湍流結合，工藝流程更先進，內部不易結垢堵塞。大容積排污箱和湍流沖污系統使沖污排污更徹底，獨特的污水循環復用系統，將每套除塵器耗水量降至最低。

2.系統組成

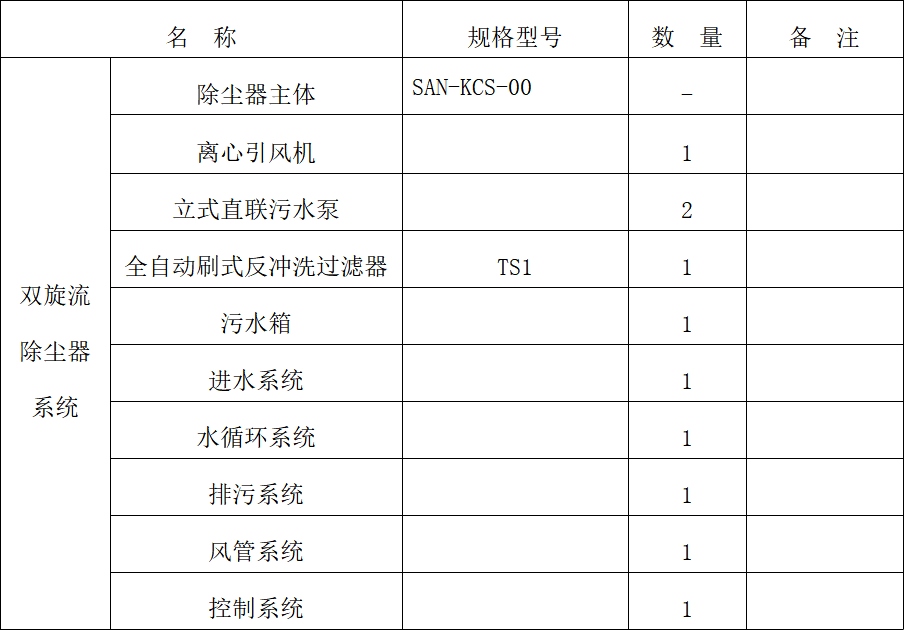

系統主要設備見下表：

（1）除塵器主體

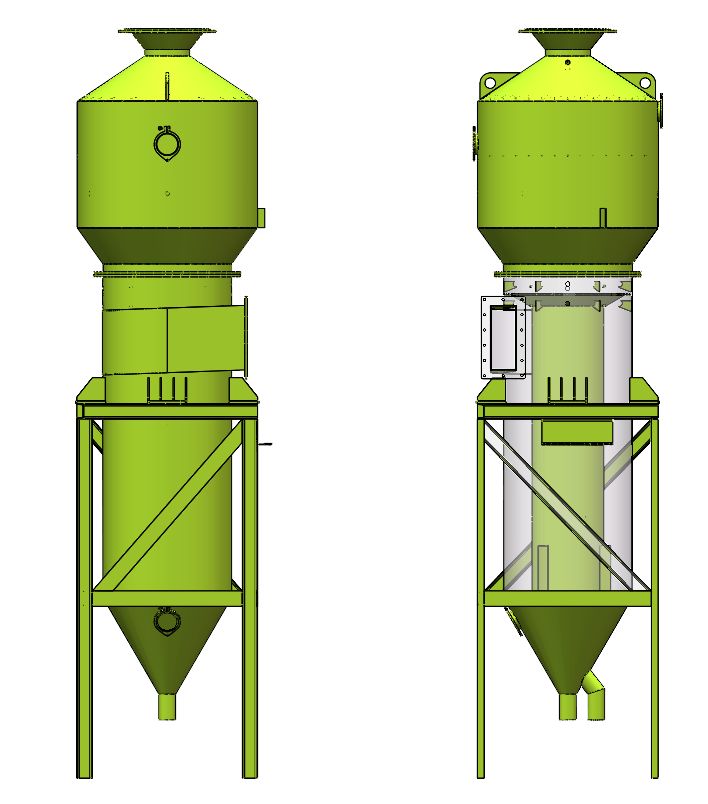

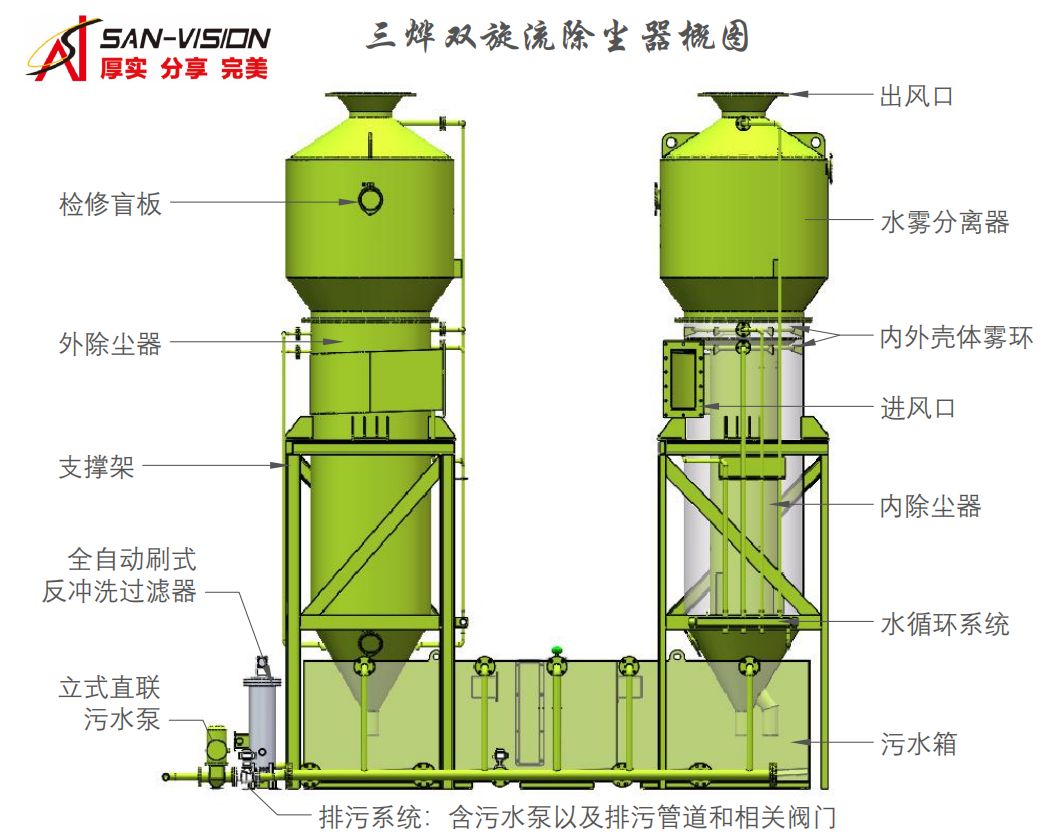

除塵器主體包括：安裝架、外除塵器、內除塵器、水霧分離器四部分，功能分別如下：

1)安裝架：負責設備承重和固定；

2)外除塵器：利用流體力學、空氣動力學等結合集成旋流分質技術、噴濺水幕技術、沖擊湍流等技術將粉塵、污渣等捕捉沉降至污水箱；

3)內除塵器與外除塵器功能大致相同，可在不過多增大體積的條件下使旋程增加，達到更佳的除塵效果；

4)水霧分離器：利用多層分水板、PP填料球、旋流除水等技術使水氣分離。

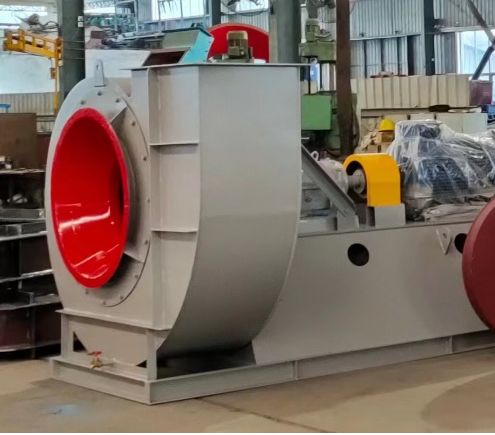

（2）離心引風機

除塵器通過風機產生負壓，實現從轉運站各布置點將粉塵吸引、匯集到除塵器主體。風機配備了手動風門用于調節風量，底部側面開有排水口，可排出管道冷凝水。

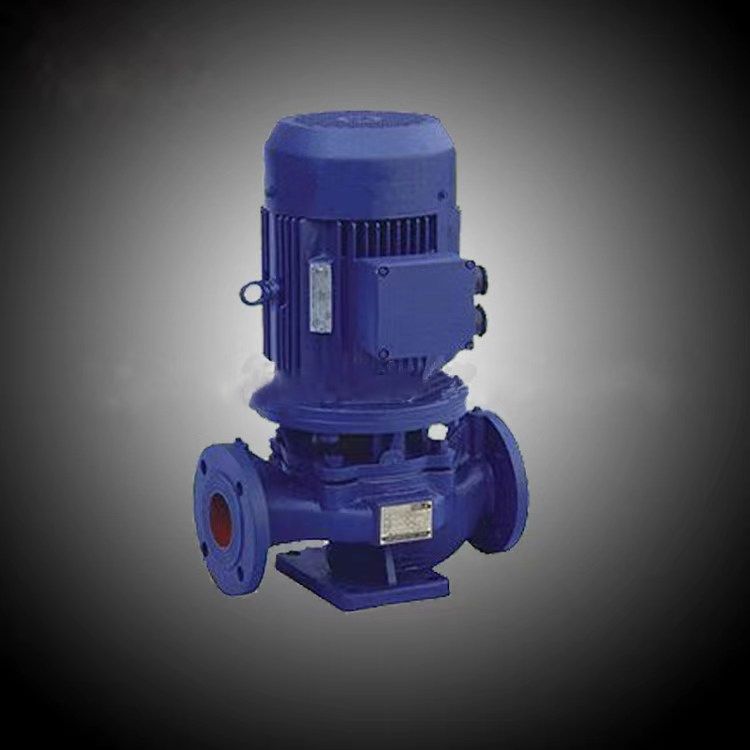

（3）立式直聯污水泵

立式直聯污水泵共2臺，1臺為系統水循環、主體沖洗、水箱加壓排污提供動力，另1臺為排污管道加壓泵出含塵污水。泵揚程為20m，流量10m3/h，功率1.5KW，轉速2900r/min。

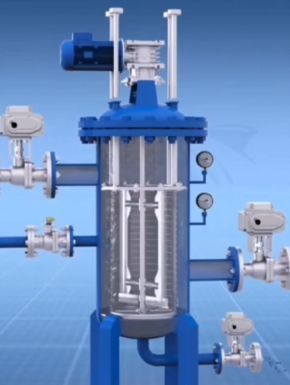

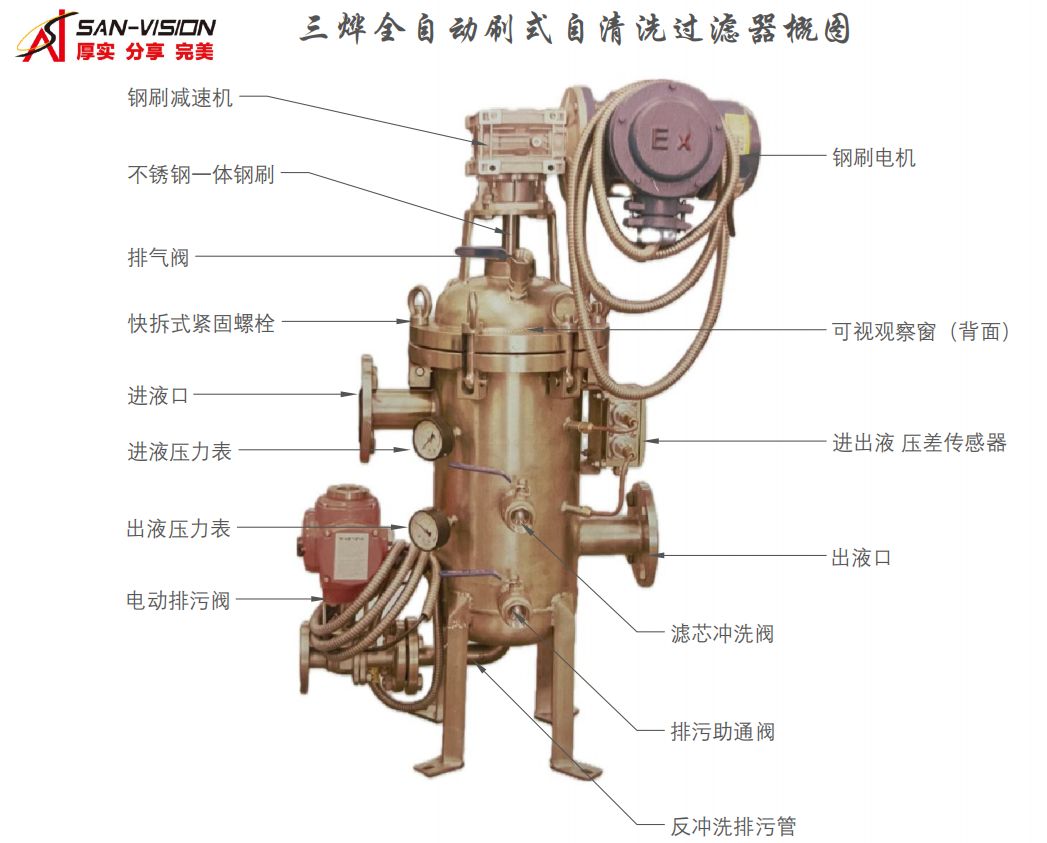

（4）全自動刷式自清洗過濾器

負責過濾水循環系統中的雜物，保證供水和除塵噴嘴正常工作。設備具備自清洗功能，全自動智能控制，清洗更徹底，防止金屬疲勞所導致的刷子變形、不歸位等現象產生，當設備停止工作時，可手動排除設備內部污水，維護設備，是一款多功能高效除污過濾器。

（5）污水箱

水箱采用多級沉降過濾，集自動補水、溢流、自動排污系統于一體。同時連接循環泵和排污泵，是水系統極其重要的組成部分。

污水箱底部采用傾斜設計并配有水箱加壓排污管，結合三燁根據項目現場工況而專門研發打造的自動化系統，可將絕大部分污水、雜物排出水箱，并實現系統穩定運行?？稍O(shè)置運行時間達到某一數值后，或選配檢測污水箱含塵濃度，控制是否在系統停機后對污水箱進行自動排污和給水補充。

（6）進水系統

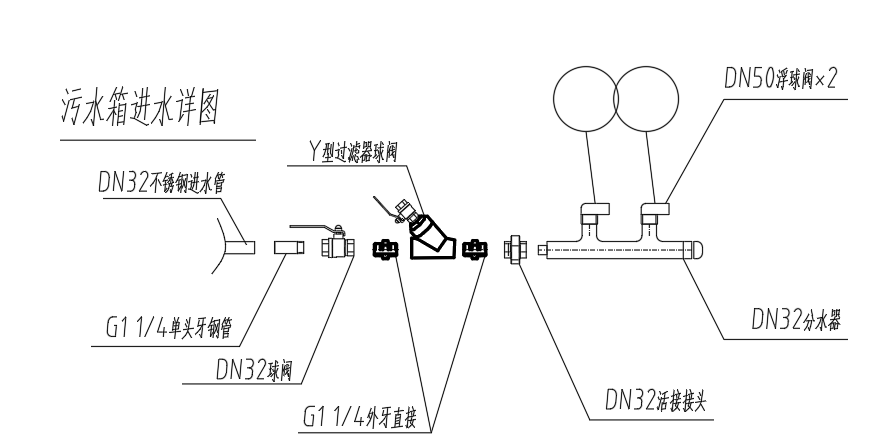

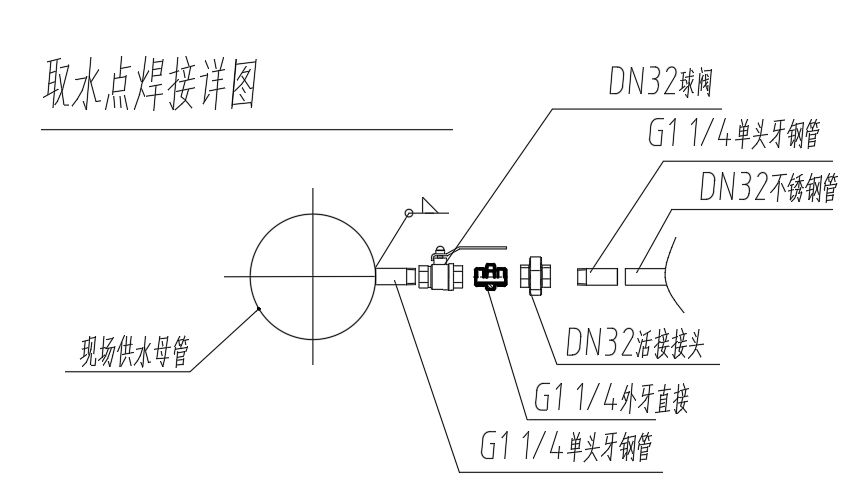

進水系統主要包括取水點、反沖洗過濾器濾芯沖洗進水管、污水箱進水管三部分，其中取水點配有閥門控制系統供水，濾芯沖洗可選擇自動或手動決定是否沖洗，污水箱由2個大流量、高質量浮球閥控制水箱給水。

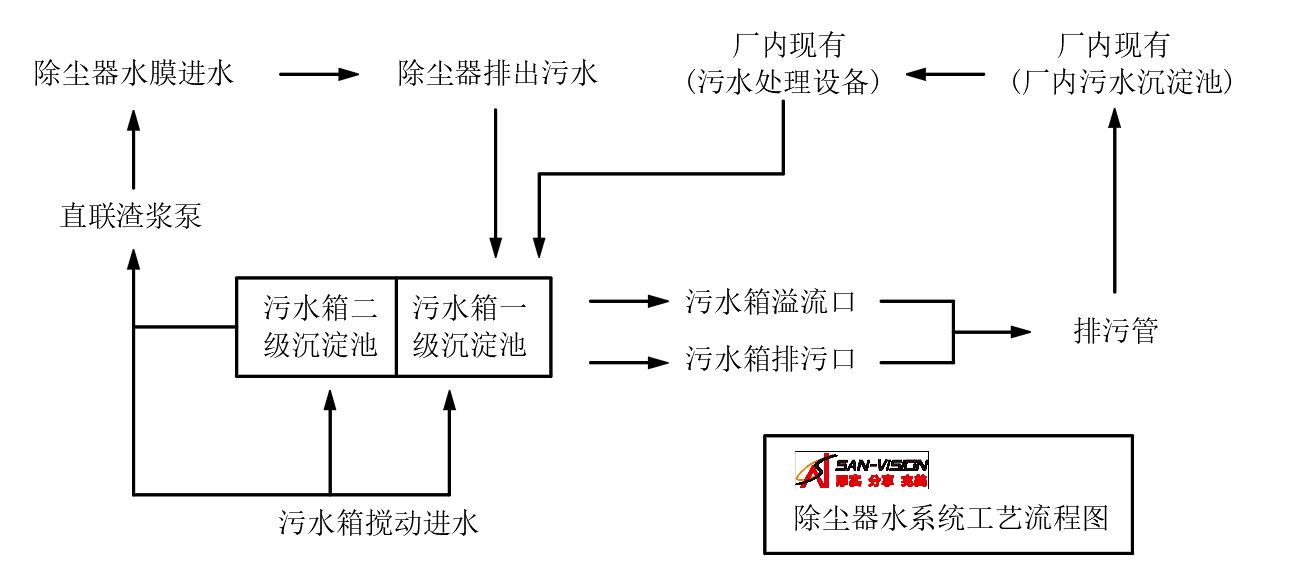

（7）水循環系統

除塵系統單臺主體如果采用直排方案運行時耗水量≈4.5t/h，而通過此套水循環系統相較直排方案在常規工況下可以減少約96.5%耗水量，在并聯、串聯除塵器主體時耗水量可降至更低。

*常規工況指以煤粉為揚塵介質的環境中，吸塵點粉塵濃度≈950mg/m3，系統循環32h后進行排污和給水補充。

（8）排污系統

排污系統主要含三部分污水，排污量大小如下：水箱排污（副水箱排污、主水箱排污）、反沖洗排污閥、水箱溢流。由排污泵加壓，通過管道將含塵污水排至指定地點。

（9）風管系統

風管系統包含進風和出風兩部分，風管包括前段風管、中段風管和尾段風管。前段風管由初級主風管和支路風管組成，支路風管連通轉運站內各除塵點位，中段風管用于連接除塵器主體與風機。尾段風管為排風口，設有防雨罩及排水檢修口。

（10）控制系統

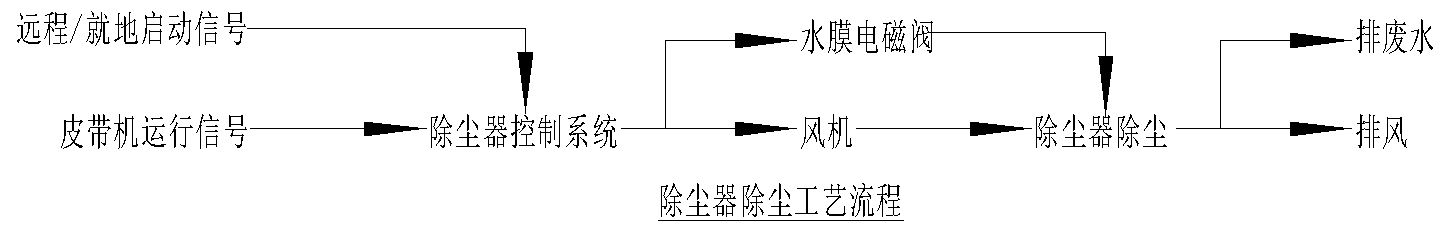

控制系統接收皮帶機啟動信號，皮帶機啟動后系統自動投入運行?？刂葡到y(tǒng)包含：電控箱、各管道閥門、風管插板閥及其它控制部件。其中電控箱是除塵器控制系統最重要的組成部分。

電控箱上設有電源指示燈、運行指示燈、故障指示燈、蜂鳴器、模式轉換開關、急停按鈕，除塵器主體上布置有故障和檢修提示燈及蜂鳴器。

電控箱設有模式轉換開關，可實現手動/自動切換控制?？赏ㄟ^(guò)交互屏幕控制系統運行、各閥門開合及泵的運行等。屏幕上可顯示系統各設備運行情況，且設有一鍵主體沖洗、一鍵排空水箱、一鍵排污、一鍵清洗過濾器等自動化程序。

具體布置，如下圖所示

3.系統工作條件和技術參數

（1）系統工作條件

1)周圍環境溫度：0℃～+45℃；

2)空氣相對濕度最大不超過85%（在相對空氣20±5℃時）；

3)海拔高度不超過3000米；

4)無顯著搖動和沖擊振動的場合，需成水平安裝；

5)系統適用于無組織排放場所及呼吸性粉塵污染的治理、抑制，在受風影響小的、相對密閉的工況場合有優異除塵效果，不適用于受風影響大的、開放性的工況場合。

（2）系統性能及技術參數

1)供電電源要求：三相四線制交流380V/50Hz。

2)供水水源要求：壓力0.4-0.6MPa；懸浮物≤50mg/L，PH 值 6.5～8.5,硬度≤450mg/L，氯化物≤250mg/L。

3)系統工作水壓：0.2MPa。

4)耗水量：每臺主體≈4.5t/h ，具體依實際使用配置。

5)單臺主體規格：L1500mm×W1400mm×H5800mm ，1.65t/臺。
