1.系統簡介

（1）概括

SAN-GWXT-00干霧抑塵系統（以下簡稱“系統”），系統采用自動化程序控制，通過檢測設備的運行信號或通過粉塵檢測儀監測粉塵濃度，自動將系統投入運行，同時系統可接受遠程程控系統的命令，遠程啟閉系統，并可將現場重要信號傳送到程控系統。

（2）工作原理

干霧抑塵技術是通過"云霧"化的水霧來捕捉粉塵，讓水霧與空氣中的粉塵顆粒結合，形成粉塵和水霧的團聚物，并在自身重力作用而沉降下來。系統由壓縮空氣驅動的聲波震蕩器，通過高頻聲波音爆作用將水高度霧化，可以產生成千上萬個10μm 大小的微細水霧顆粒。壓縮氣流通過噴頭共振室將水霧顆粒以霧狀方式噴射到粉塵發生點，粉塵聚結而墜落，實現源頭抑塵目的。

（3）適用范圍

可適用于抑制煤炭、礦山、火電、鋼鐵、港口、化工、水泥及其它工業企業裝卸煤炭、礦石、灰渣等物料時產生的粉塵或灰塵，特別是對無組織排放場所及呼吸性粉塵污染的治理、抑制。

（4）正常適用條件

1）周圍環境溫度：5℃～+50℃；

2）空氣相對濕度最大不超過85%（在相對空氣20±5℃時）；

3）海拔高度不超過2000米；

4）無顯著搖動和沖擊振動的場合，安裝傾斜度不大于5%；

5）水源要求：水中懸浮物≤50mg/L，pH=6.5-8.5，氯離子≤250mg/L,總硬度≤450mg/L。

2.系統組成

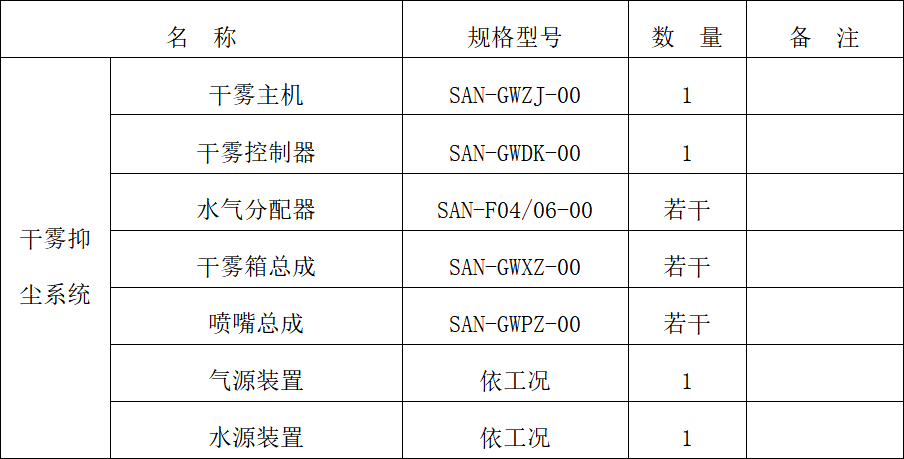

系統主要設備見下表：

（1）干霧主機

SAN-GWZJ-00干霧主機，將過濾后的氣、水，以設定的氣壓、水壓、氣流量、水流量由程序控制閥門打開或關閉，經管道輸送到終端氣霧噴嘴，實現噴霧抑塵。它是由供水系統、過濾系統、流量控制系統等組成。干霧主機采用集成式結構，將多個系統及管路進行集中布置，并設有檢修門，其結構緊湊、維護方便。

（2）干霧控制器

SAN-GWDK-00干霧控制器，集合了可編程邏輯控制器（PLC）、保護電路、繼電器以及與它們相關的元器件，為用戶提供自動和手動兩種操作模式，在自動操作模式時，可自動接收遠程觸發信號啟動或停止噴霧；在手動模式，操作人員可以按壓操作按鈕啟動或停止噴霧。用戶還可以通過PLC設置接口修改壓縮空氣噴霧延時啟動時間、管道吹掃時間、延時斷水?dāng)鄽鈺r(shí)間等。并設置有上位機接口，有自動狀態、手動狀態、系統運行、系統故障、水管缺水信號，氣管缺氣信號、遠程啟動/停止等

（3）水氣分配器

SAN-F04/06-00水氣分配器，它通過分流管道及閥門將氣流和水流分配到各個霧化噴嘴，并接受干霧主機信號，由PLC控制各個抑塵點噴嘴工作。水氣分配器內部依抑塵點數量進行分流，并設置壓力調節裝置將壓力設定合適值后，通過軟管連接至各終端噴嘴處，從而能確保到達噴嘴處的水、氣壓力及流量保持穩定狀態。

（4）干霧箱總成

SAN-GWXZ-00干霧箱總成，主要應用于翻車機/裝車樓/卡車卸料/卸船機等對粉塵無組織排放產生點面積大的工況現場，它配置多個噴嘴組合安裝在不銹鋼殼體內，殼體可防止物料在傾卸過程中撞擊噴嘴，并配接水氣管線構成集成式干霧箱總成。干霧箱固定于方向可調整的安裝支座上，可實現霧氣噴射方向和角度的活動調節。

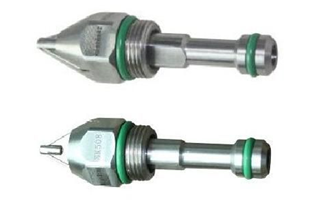

（5）噴嘴總成

SAN-GWPZ-00噴嘴總成（含萬向球頭、安裝法蘭及霧化噴嘴），主要應用于對粉塵無組織排放面積小或密閉空間小的工況現場，其接收由管道傳輸送來的壓縮空氣、水，經水氣分配器調定輸出不同的壓力、流量，將其輸送到噴嘴處，噴嘴利用空氣流和液體流互相影響而產生薄霧，霧化噴嘴特殊的內部結構設計能使液體和氣體均勻混合，水在壓縮空氣的作用下以干霧的形式從噴嘴噴出，轉化成水滴直徑為1～10μm的干霧，噴向抑塵點。

3.應用案例

本系統建議將主設備放置在專用抑塵室內，水氣分配器就近安裝在抑塵點處，噴嘴總成或干霧箱總成安裝在產塵源頭。主要抑塵位置含輸煤皮帶頭部護罩處、尾部導料槽處、犁煤器卸煤處、卸船機料斗處、翻車機卸料槽處等工況。

以下為系統應用實際案例：

圖1:頭部護罩干霧應用實績圖

圖2：尾部導料槽干霧應用實績圖

圖3：犁煤器卸煤處干霧應用實績圖

圖5：卸船機干霧應用實績圖

圖6：翻車機干霧應用實績圖

4.系統性能及技術參數

(1)供電電源要求：三相四線制交流380V/50Hz。

(2)供水水源要求：壓力0.4-0.6MPa；懸浮物≤50mg/L，PH 值 6.5～8.5。

(3)硬度≤450mg/L，氯化物≤250mg/L。

(4)氣源要求：壓力0.6-0.8MPa，固體顆粒最大直徑≤1μm，空氣中所含的灰塵量≤1.0mg/m3，含油率≤3ppm。

(5)系統水壓：0.1-0.4MPa(可調)。

(6)系統氣壓：0.5-0.8MPa（可調）。

(7)干霧耗氣量：依實際使用設定參數值（A）m3/min（可調）。

(8)干霧耗水量：依實際使用設定參數值（W）L/min（可調）。

(9)干霧霧滴直徑：< 10μm。

(10)干霧主機規格：L1300mm×W1000mm×H1460mm。
