1.簡介
傳統頭部漏斗處,由于漏斗壁的夾角設計易造成積料、粘料,進而發生堵料現象。傳統頭部漏斗的清掃裝置安裝空間局促,造成無法安裝先進的清掃裝置,造成清掃功能失效引起棧橋污染。防堵頭部漏斗結合物料的拋物曲線特性,利用離散元素分析法引導物料流向沖刷堵料點,避免堵料現象發生。防堵頭部漏斗優化結構設計,避免小角度夾角引起的積料問題。
2.組成
頭部護罩、頭部護罩擋簾、頭部漏斗、下接管、清掃裝置安裝架等部分組成。
3.特點
(1)無物料沖擊設計,延長耐磨襯板使用壽命。
頭部漏斗沖刷面與物料拋物曲線貼合設計,避免了物料流與耐磨襯板的沖擊,改為沖刷形式。沖擊磨損變?yōu)闆_刷磨損,有效延長耐磨襯板使用壽命。
(2)夾角處倒角設計,避免積料。
針對傳統頭部漏斗壁夾角易積料的問題,防堵頭部漏斗夾角處采用倒角設計,消除小角度夾角,改善積料問題。
(3)防飛濺頭部擋簾。
頭部護罩擋簾置于滾筒中心,緊貼料流避免飛濺、撒料。
(4)回程段皮帶處漏斗加寬設計,預留清掃裝置安裝空間。
(5)三段式設計,方便拆裝、維護。
4.現場應用
國電泉州電廠TT-2轉運站
華能珞璜電廠煤倉間轉運站
5.應用對比
國電泉州電廠TT-2轉運站防堵頭部漏斗各時間點應用照片,歷時2年,內部無積料、襯板無明顯磨損。
國電泉州電廠TT-7轉運站防堵頭部漏斗各時間點應用照片,歷時2年,內部無積料、襯板無明顯磨損。

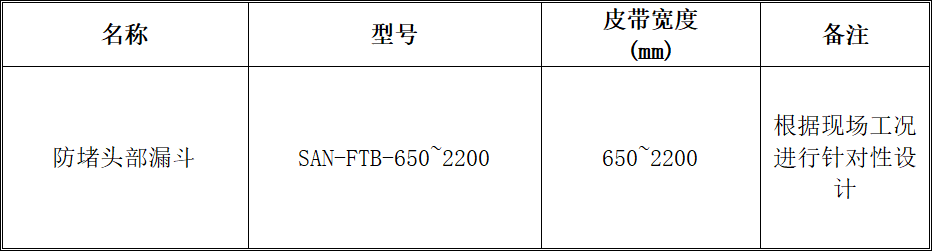

6.防堵頭部漏斗選型參數表
