1.系統簡介

（1）概括

SAN-PMXT-00泡沫抑塵系統（以下簡稱“系統”），本系統主要由主機、供氣系統、發泡裝置等組成。通過水、氣、藥按一定比例混合后，產生泡沫來抑制粉塵。實現自動運行、手動運行調試等功能。同時采用人機界面，觸控操作設備，實時監視系統運行狀態，自動檢測反饋故障信息，是一套全智能的自動化系統。

我司研發的泡沫抑塵裝置是一種新型的粉塵治理方案。經驗證，泡沫抑塵系統針對粉塵污染治理，尤其是“呼吸性粉塵”的治理，有著與其他粉塵治理設備更優異的效果。

（2）工作原理

泡沫抑塵系統主要應用在導料槽。泡沫抑塵系統通過自動加藥系統、空氣供給系統、泡沫發生器的共同作用下，泡沫發生器處產生大量泡沫，產生的泡沫在導料槽內部形成一定厚度的泡沫簾。通過活性劑改變表面張力的泡沫而形成的泡沫簾，能有效的捕捉導料槽內部空氣中粉塵顆粒（尤其對PM10以下的呼吸性粉塵顆粒捕捉效率高），達到抑塵、降塵的目的。

（3）適用范圍

泡沫抑塵裝置基于傳統除塵設備無法有效的抑制粉塵而研發的新型實用除塵裝置，主要應用于碼頭、電廠等物料皮帶輸送線上的輔助設備。

（4）正常適用條件

1）環境溫濕度：主機溫度5℃-55℃（建議在40°左右）。

2）空氣相對濕度最大不超過85%（在相對空氣20±5℃時）。

3）海拔高度不超過2000米。

4）無顯著搖動和沖擊振動的場合，安裝傾斜度不大于5%。

2.系統特點及組成

（1）系統特點

1）全自動聯鎖控制，可靠性強，實現精準投加，無需人工值守。

2）采用環保無毒表面活性劑，主要成份為C/H/O。

3）用水量少，活性劑消耗量少，運行成本低。

4）耗能少，整機額定功率7.5KW-15KW(根據現場工況和泡沫需求量決定)。

5）顯示操作界面人性化設計。

（2）系統組成

1）自動加藥系統

主要部件：自動加藥系統、集成控制系統、管道配件。

2）空氣供給系統

主要部件：空壓機、儲氣罐、配電箱。

3）泡沫發生器

主要部件：泡沫發生器、管道配件。

3.應用案例

本系統建議將主設備放置在專用抑塵室內，通過管道連接至抑塵終端，泡沫發生器安裝在產塵源頭。主要抑塵位置含輸煤皮帶頭部護罩處、尾部導料槽處等工況。

以下為系統應用實際案例：

圖1:導料槽應用實績圖

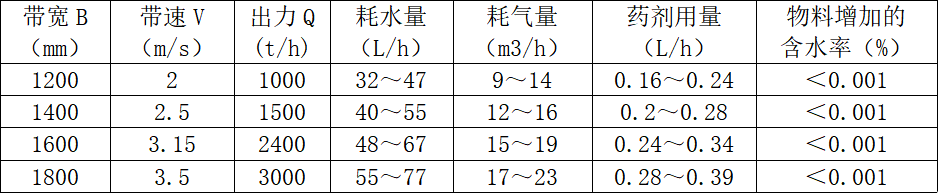

4.系統性能及技術參數

（1）供電電源要求：三相四線制交流380V/50Hz。

（2）供水水源要求：使用水質一般建議使用自來水、凈化水或同類水質；懸浮物≤50mg/L，PH 值 6.5～8.5,硬度≤450mg/L，氯化物≤250mg/L。

（3）供水壓力：P≥0.3MPa，Q≥1.5m3/h。

（4）供氣壓力：P≥0.6MPa，Q≥0.6m3/min。

（5）電源：380V/50HZ（三相五線制）。
