1.項目背景

某鋼鐵廠由于皮帶自身存在一些質量問題、皮帶對接接口問題，托輥安裝不正確、托輥損壞以及因?yàn)槁淞辖嵌却笮∏闆r不同而產生的皮帶跑偏問題，導致造成落點后皮帶跑偏，造成物料撒落，皮帶與機架、頭部護罩之間產生摩擦，皮帶出現邊損傷甚至出現皮帶撕裂現象；由于現場多為采取被動式糾偏，糾偏難度較大，糾偏效果不理想。

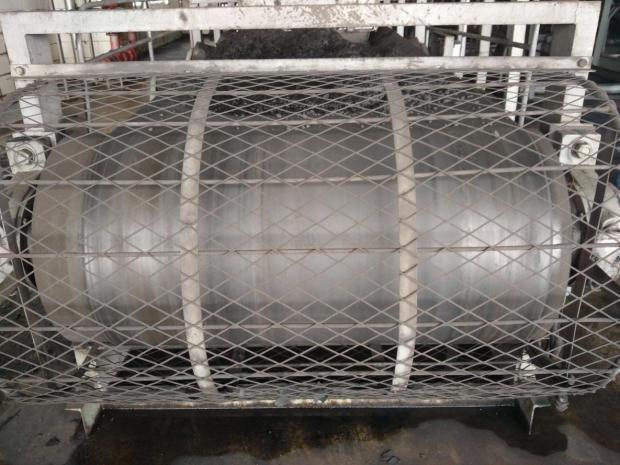

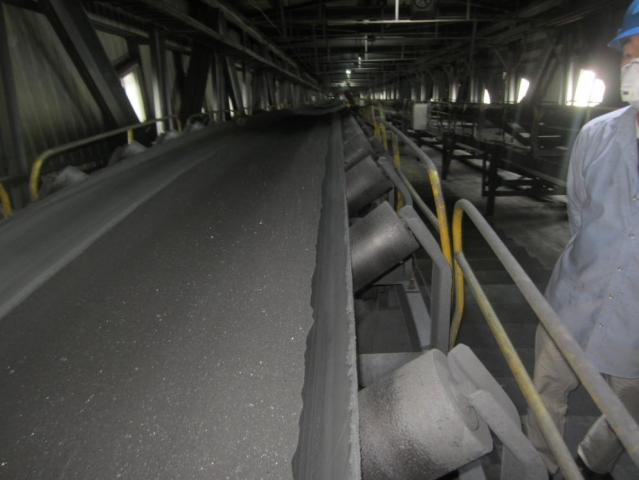

尾部滾筒皮帶跑偏                                                                   皮帶跑偏及邊緣破損

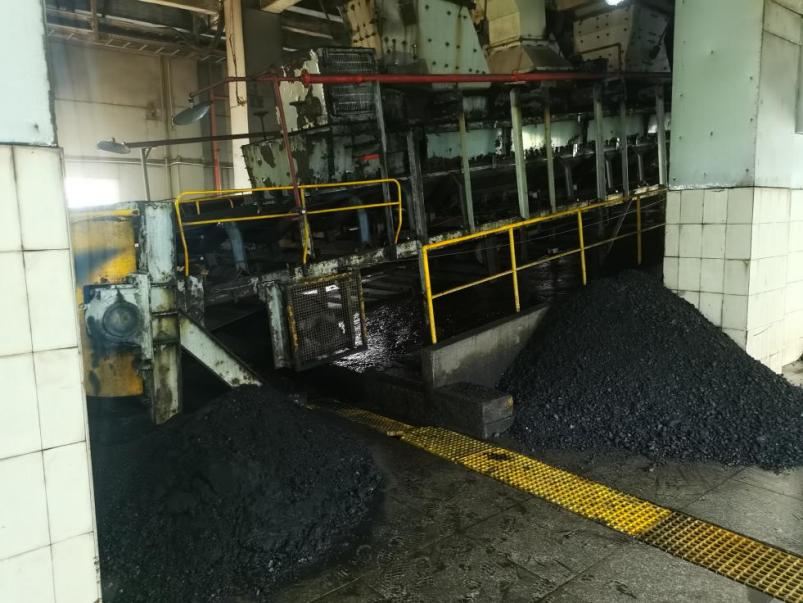

皮帶跑偏撒料

2.技術路線-智能糾偏技術

智能糾偏裝置同時具備測偏和糾偏技術，測偏裝置安裝于糾偏裝置前方，測偏可采用超聲波或光幕技術，糾偏裝置分上行糾偏與下行糾偏兩部分采用電動控制技術，具備自動監測、自動報警功能，全天候監測輸送帶是否有跑偏，皮帶跑偏的偏移量閾值可調，可根據每個皮帶的特性手動調節跑偏閾值，檢測到發生跑偏1小時內完成糾偏操作。

1）基于 PLC 系統微量控制技術。整個控制過程通過PLC自動控制，防止過度糾偏對皮帶的傷害，有效延長皮帶的使用壽命，并降低人工糾偏成本。

2）復雜工況下皮帶跑偏檢測技術，降低輸送系統的皮帶跑偏，減少物料的撒落量；

3）微量糾偏、超前糾偏、防止跑偏的皮帶機糾偏集成技術。減少輸送系統的皮帶跑偏，造成的設備磨損、皮帶撕裂問題，提高設備的使用壽命、減少維護費用。

3.實施效果

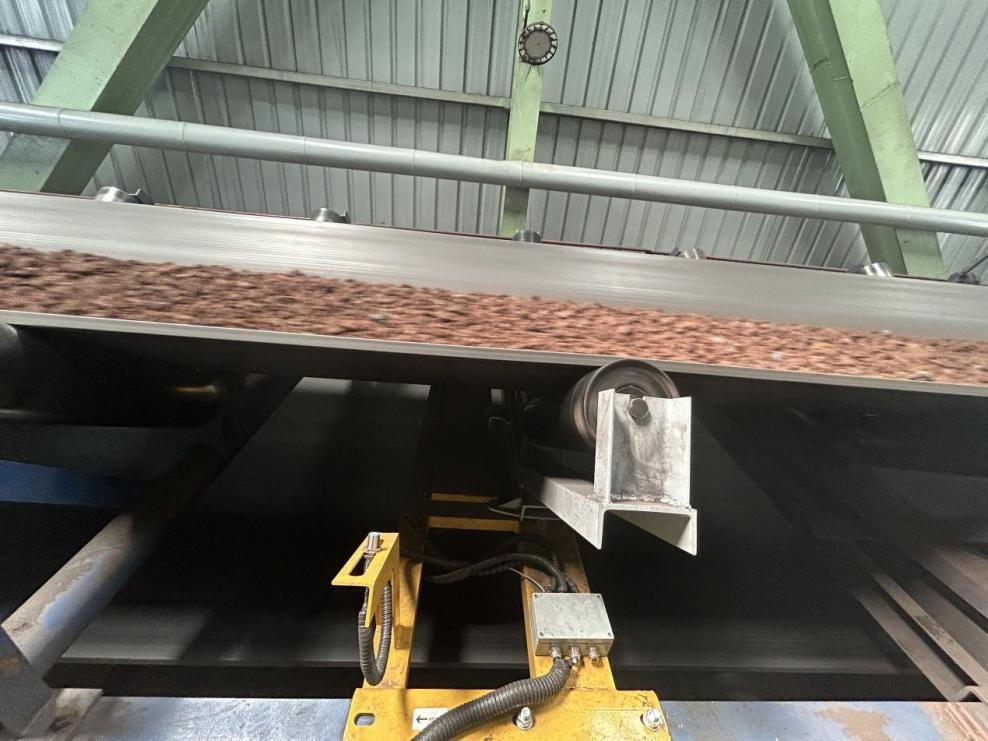

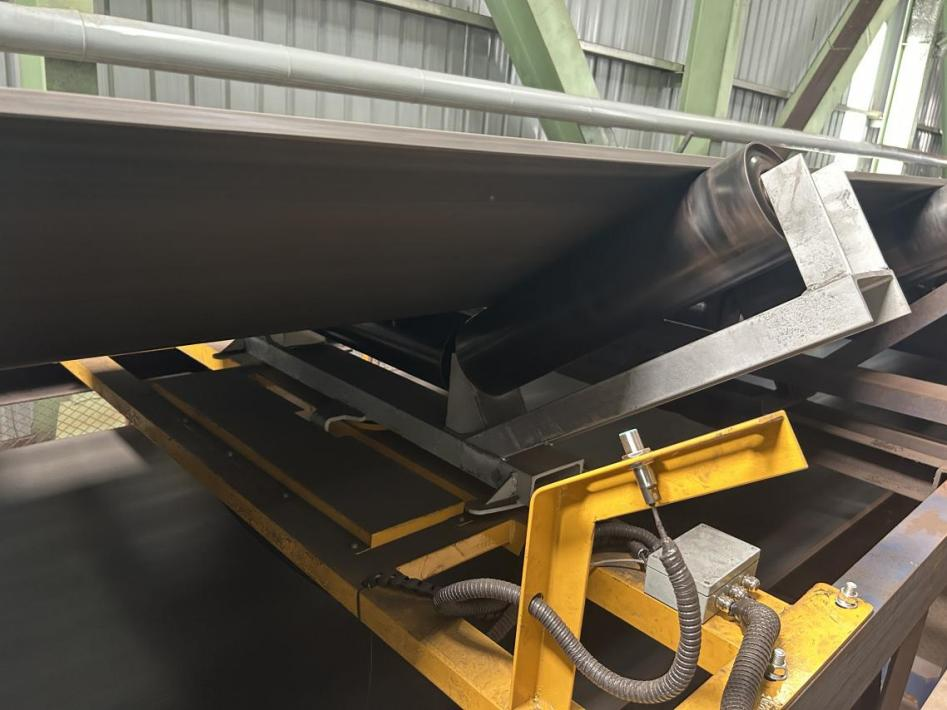

靜態效果

空載運行狀態

負載運行狀態

4.實施前后視頻對比

5.總結

結合該某鋼鐵廠的物料運輸現狀，三燁清潔科技對目前國內外糾偏技術現狀進行了分析研究，探討了檢測技術方法，通過實驗確定了超聲波傳感器作為現場檢測信號手段，設計制作了以電動缸進行驅動、PLC進行程序控制的自動糾偏裝置；進而在上位機上進行了方案優化；最后在現場進行了安裝調試和優化改進。該系統集檢測、糾偏、保護功能為一體，對皮帶糾偏時不需要人工干預，糾偏時間、糾偏量以及糾偏方向等全部由控制系統根據皮帶位置自主判斷和執行；達到了預期糾偏效果，滿足現場使用條件。項目研究成果可為國內同類型裝置提供借鑒。
